Hồ sơ thiết kế TBA 110kV Kontum 2 và đấu nối

Xin chia sẻ với anh em bộ hồ sơ thiết kế TBA 110kV và đấu nối với đầy đủ bản vẽ và thuyết minh thiết kế.

Trong đó bộ bản vẽ gồm:

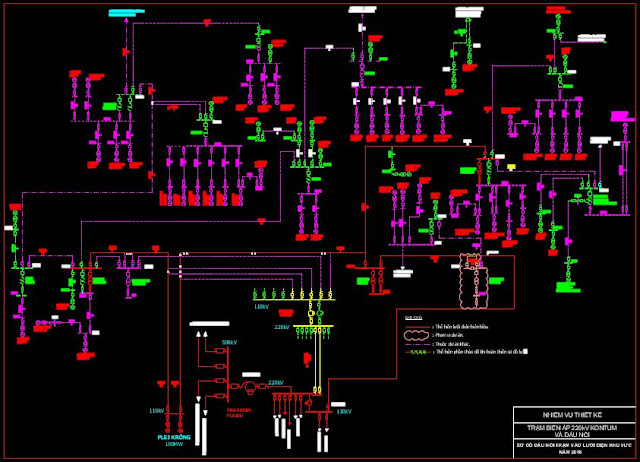

1. + Sơ đồ điện 110kV khu vực
2. + Mặt bằng bố trí thiết bị 110kV TBA
3. + Các mặt đứng, mặt cắt
4. + Mặt bằng bố trí nhà điều khiển
5. + Mặt bằng nối đất, chống sét
6. + Mặt bằng Camera bảo vệ
7. + Mặt bằng cáp ngầm
8. + Sơ đồ nối điện chính và sơ đồ nguyên lý bảo vệ
9. + Sơ đồ nguyên lý AC-DC
10. + Mặt bằng chiếu sáng ngoài nhà
11. + Sơ đồ điều khiển máy tính và SCADA

Dưới đây là Link down và một số hình ảnh minh họa

Link down

(nếu link die, các bạn follow và inbox fanpage thuvienthietke360 để nhận file nhé)

Bản vẽ TBA 110kV
